ราวกันตกในโรงงานสำคัญอย่างไร?

ภายในโรงงานมีพื้นที่ที่อยู่สูงกว่าระดับพื้นทั่วไปจำนวนมาก เช่น ทางเดินยกระดับ แท่นปฏิบัติงาน พื้นรอบเครื่องจักร ช่องเปิด และพื้นที่สำหรับเข้าถึงอุปกรณ์

พื้นที่เหล่านี้จำเป็นต้องมีการออกแบบระบบป้องกันการพลัดตกที่เหมาะสม โดย ราวกันตก เป็นหนึ่งในองค์ประกอบสำคัญของระบบความปลอดภัย

นอกจากเสาหรือโครงราวแล้ว ส่วนที่ใช้เป็นแผงกั้นก็มีความสำคัญเช่นกัน

ตะแกรงเหล็กฉีกสำหรับราวกันตกในโรงงาน จึงสามารถนำมาประยุกต์ใช้เป็นส่วนของแผงกั้นระหว่างพื้นที่ใช้งานกับขอบพื้นที่ต่างระดับ

แต่การเลือกตะแกรงสำหรับงานประเภทนี้ไม่ควรดูเฉพาะความสวยงาม เพราะราวกันตกเป็นองค์ประกอบที่เกี่ยวข้องกับความปลอดภัยโดยตรง

ตะแกรงเหล็กฉีกสามารถใช้ทำราวกันตกได้อย่างไร?

โดยทั่วไปตะแกรงเหล็กฉีกจะไม่ได้ทำหน้าที่เป็นราวกันตกทั้งระบบเพียงชิ้นเดียว แต่ทำงานร่วมกับโครงสร้าง เช่น

• เสาราวกันตก
• โครงเฟรม
• ราวจับ
• คานบน
• คานล่าง
• จุดยึดกับพื้น
• จุดยึดกับโครงสร้างหลัก

สามารถมองระบบโดยรวมได้เป็น

โครงสร้างรองรับ → แผงตะแกรง → ราวจับ → จุดยึด

ดังนั้นการเลือกตะแกรงต้องสัมพันธ์กับการออกแบบระบบทั้งหมด

พื้นที่ใดในโรงงานที่สามารถใช้ตะแกรงทำราวกันตก?

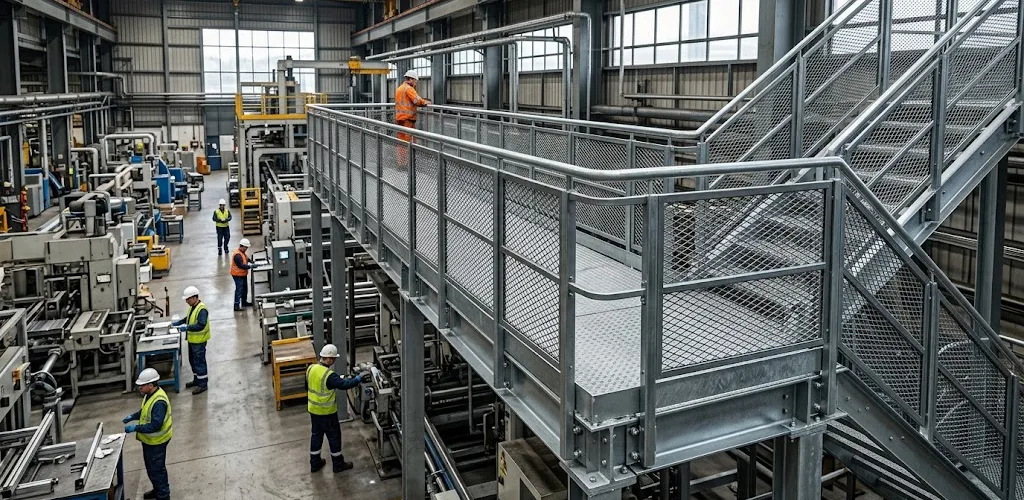

1. ทางเดินยกระดับ

ทางเดินที่อยู่สูงจากพื้นเป็นระยะจำเป็นต้องมีระบบป้องกันบริเวณขอบทางเดินตามลักษณะของงาน

ตะแกรงเหล็กฉีกสามารถนำมาใช้เป็นแผงกั้นด้านข้าง โดยติดตั้งเข้ากับเสาและโครงราว

2. แท่นปฏิบัติงาน

แท่นปฏิบัติงานเป็นพื้นที่ที่พนักงานต้องขึ้นไปทำงานกับเครื่องจักรหรืออุปกรณ์

บริเวณขอบแท่นจึงควรมีระบบป้องกันการตกที่ออกแบบให้เหมาะกับลักษณะการใช้งาน

3. พื้นที่รอบเครื่องจักร

เครื่องจักรบางประเภทมีพื้นที่ปฏิบัติงานอยู่สูงหรือมีระดับพื้นแตกต่างกัน

การออกแบบราวกันตกสามารถใช้ตะแกรงเป็นแผงกั้นเพื่อกำหนดขอบเขตของพื้นที่

4. แท่นซ่อมบำรุง

พื้นที่ซ่อมบำรุงมักมีการขึ้นลงและทำงานกับเครื่องจักรเป็นประจำ

ราวกันตกจึงควรออกแบบให้มีทั้งความปลอดภัยและสามารถเข้าถึงพื้นที่เพื่อทำงานได้สะดวก

ข้อดีของการใช้ตะแกรงเหล็กฉีกเป็นแผงราวกันตก

1. มีพื้นที่เปิดในตัววัสดุ

ตะแกรงเหล็กฉีกมีช่องเปิดต่อเนื่อง ทำให้แผงราวไม่จำเป็นต้องเป็นผิวทึบทั้งหมด

จึงเหมาะกับพื้นที่ที่ต้องการให้มองเห็นเครื่องจักรหรือโครงสร้างด้านหลังได้บางส่วน

2. สามารถออกแบบเป็นแผงได้

ตะแกรงสามารถนำไปติดตั้งภายในกรอบเหล็ก หรือยึดเข้ากับโครงสร้างที่ออกแบบไว้

3. ช่วยแบ่งพื้นที่

นอกจากหน้าที่ด้านการป้องกันบริเวณขอบแล้ว ยังสามารถช่วยกำหนดขอบเขตของพื้นที่ปฏิบัติงานได้

4. สามารถออกแบบร่วมกับโครงสร้างโรงงาน

สามารถนำมาประกอบกับเสาและเฟรมเหล็กให้เข้ากับรูปแบบของโรงงานได้

เลือกตะแกรงเหล็กฉีกสำหรับราวกันตกอย่างไร?

1. เริ่มจากหน้าที่ของราว

ต้องกำหนดก่อนว่าราวนั้นใช้สำหรับพื้นที่ใด

ตัวอย่างเช่น

• ทางเดินยกระดับ
• แท่นปฏิบัติงาน
• พื้นที่ซ่อมบำรุง
• พื้นที่เครื่องจักร
• ขอบแท่น
• พื้นที่ต่างระดับ

เพราะสภาพการใช้งานและความเสี่ยงของแต่ละพื้นที่ไม่เหมือนกัน

2. พิจารณาขนาดช่องเปิด

สำหรับราวกันตก ขนาดช่องเปิดของตะแกรงเป็นประเด็นสำคัญ

ควรพิจารณาว่ามีโอกาสที่คน มือ เท้า หรือวัตถุจะลอดผ่านช่องเปิดหรือไม่ โดยเฉพาะบริเวณที่มีคนทำงานอยู่ใกล้กับขอบพื้นที่

ดังนั้นไม่ควรเลือกจากลักษณะช่องตะแกรงที่สวยงามเพียงอย่างเดียว

3. พิจารณาความแข็งแรงของระบบ

ความแข็งแรงไม่ได้ขึ้นอยู่กับแผ่นตะแกรงเพียงอย่างเดียว

ต้องพิจารณาร่วมกันระหว่าง

ตะแกรง + เสา + โครงเฟรม + จุดยึด + โครงสร้างรองรับ

หากส่วนใดส่วนหนึ่งออกแบบไม่เหมาะสม อาจส่งผลต่อความมั่นคงของระบบราวทั้งหมด

ระยะของเสาราวมีความสำคัญ

การติดตั้งราวกันตกไม่ควรมองเฉพาะขนาดของแผ่นตะแกรง

ต้องกำหนดตำแหน่งเสาราวให้สัมพันธ์กับ

• ขนาดแผ่น
• น้ำหนักของแผง
• แรงกระทำ
• โครงสร้างรองรับ
• วิธีติดตั้ง
• ระยะใช้งานจริง

ระยะเสาที่เหมาะสมจึงควรได้รับการกำหนดจากการออกแบบโครงสร้าง ไม่ควรกำหนดจากความสะดวกในการแบ่งแผ่นเพียงอย่างเดียว

จุดยึดเป็นส่วนสำคัญของราวกันตก

แม้เลือกตะแกรงที่เหมาะสม แต่หากจุดยึดไม่เหมาะสม ระบบราวทั้งหมดก็อาจไม่ทำงานตามที่ออกแบบไว้

จุดที่ควรตรวจสอบ ได้แก่

จุดยึดตะแกรงกับเฟรม

ควรมีรายละเอียดการยึดที่เหมาะสมกับวัสดุและสภาพการใช้งาน

จุดยึดเสากับพื้น

ต้องตรวจสอบว่าโครงสร้างบริเวณฐานสามารถรองรับระบบราวได้หรือไม่

จุดต่อระหว่างราวกับโครงสร้างหลัก

หากราวติดตั้งอยู่บนทางเดินหรือแท่นเหล็ก ต้องพิจารณาความสัมพันธ์ระหว่างโครงสร้างทั้งสองส่วน

ตะแกรงเหล็กฉีกกับราวจับ ต้องออกแบบแยกกัน

สิ่งหนึ่งที่ควรระวังคือ แผงตะแกรงไม่ควรถูกมองว่าเป็นราวจับโดยอัตโนมัติ

ระบบราวกันตกควรพิจารณาองค์ประกอบต่าง ๆ แยกกัน เช่น

• ราวจับ
• แผงกั้น
• เสารับ
• ฐานยึด
• ขอบพื้น
• ช่องเปิด

ตะแกรงทำหน้าที่เป็นแผงกั้น ส่วนราวจับควรได้รับการออกแบบให้เหมาะกับการใช้งานของผู้ปฏิบัติงาน

ต้องคำนึงถึงสิ่งของตกจากพื้นที่สูง

ในโรงงาน ความเสี่ยงไม่ได้มีเพียงคนพลัดตกเท่านั้น

ยังควรพิจารณาวัตถุหรืออุปกรณ์ที่อาจตกจากพื้นที่สูงลงไปยังบริเวณด้านล่าง

ดังนั้นบางพื้นที่อาจต้องมีองค์ประกอบเพิ่มเติม เช่น

• แผงปิดบริเวณด้านล่าง
• Toe Board
• ขอบกันของตก
• ระบบกั้นเพิ่มเติม

รายละเอียดเหล่านี้ต้องพิจารณาตามลักษณะงานและข้อกำหนดของโครงการ

การเลือกผิวตะแกรงสำหรับโรงงาน

ราวกันตกในโรงงานอาจอยู่ทั้งภายในและภายนอกอาคาร

จึงควรพิจารณาสภาพแวดล้อม เช่น

• ความชื้น
• น้ำ
• ฝุ่น
• สารเคมี
• อุณหภูมิ
• การใช้งานภายนอก

หากอยู่ในสภาพแวดล้อมที่มีโอกาสเกิดการกัดกร่อน ควรเลือกวัสดุหรือระบบป้องกันผิวที่เหมาะกับสภาพพื้นที่

การออกแบบราวกันตกให้ดูเป็นส่วนหนึ่งของโรงงาน

ราวกันตกไม่จำเป็นต้องเป็นเพียงอุปกรณ์ความปลอดภัยที่ติดตั้งภายหลัง

สามารถออกแบบให้เป็นส่วนหนึ่งของสถาปัตยกรรมและโครงสร้างโรงงานได้

ตัวอย่างเช่น

เสาเหล็ก + เฟรม + ตะแกรงเหล็กฉีก + ราวจับ

เมื่อกำหนดแนวเสา ขนาดแผง และรูปแบบตะแกรงให้เป็นระบบเดียวกัน จะทำให้ราวกันตกมีรูปแบบสม่ำเสมอตลอดพื้นที่

ข้อผิดพลาดที่พบบ่อย

เลือกจากความสวยงามเป็นหลัก

ตะแกรงที่มีช่องเปิดสวยหรือเหมาะกับงานสถาปัตยกรรม ไม่ได้หมายความว่าจะเหมาะกับงานราวกันตกเสมอไป

เลือกตะแกรงก่อนออกแบบโครงสร้าง

ควรพิจารณาระบบโครงสร้างและหน้าที่ของราวก่อน แล้วจึงเลือกวัสดุให้เหมาะสม

ไม่ตรวจสอบช่องเปิด

ช่องเปิดต้องสัมพันธ์กับลักษณะการใช้งานและความเสี่ยงของพื้นที่

มองเฉพาะแผงตะแกรง

ราวกันตกเป็นระบบ ไม่ใช่เพียงแผ่นตะแกรงหนึ่งแผ่น

ไม่วางแผนการบำรุงรักษา

โรงงานต้องมีการตรวจสอบและซ่อมบำรุงเป็นระยะ จึงควรออกแบบให้สามารถเข้าถึงจุดยึดและถอดเปลี่ยนชิ้นส่วนได้เมื่อจำเป็น

ตะแกรงเหล็กฉีกวีแอนด์พีสำหรับงานราวกันตกโรงงาน

ตะแกรงเหล็กฉีกวีแอนด์พี สามารถนำมาพิจารณาเป็นวัสดุสำหรับทำแผงราวกันตกในงานโรงงาน โดยควรเลือกตามลักษณะการใช้งานและรายละเอียดโครงสร้างของแต่ละโครงการ

ก่อนเลือกสินค้า ควรเตรียมข้อมูล เช่น

• ตำแหน่งติดตั้ง
• ความสูงของพื้นที่
• ขนาดพื้นที่
• ความยาวแนวราว
• ระยะเสา
• โครงสร้างที่ใช้รองรับ
• สภาพแวดล้อม
• ขนาดช่องเปิดที่ต้องการ
• วิธีติดตั้ง
• จำนวนที่ต้องการ

หากเป็นงานที่เกี่ยวข้องกับความปลอดภัยของบุคลากร ควรให้วิศวกรหรือผู้รับผิดชอบโครงการตรวจสอบรายละเอียดการออกแบบและการรับแรงให้เหมาะสมกับการใช้งานจริง

สรุป

ตะแกรงเหล็กฉีกสำหรับราวกันตกในโรงงาน สามารถใช้เป็นแผงกั้นร่วมกับโครงสร้างราวกันตกในพื้นที่ต่าง ๆ เช่น ทางเดินยกระดับ แท่นปฏิบัติงาน พื้นที่เครื่องจักร และพื้นที่ซ่อมบำรุง

หัวใจสำคัญของงานไม่ได้อยู่ที่การเลือกตะแกรงเพียงอย่างเดียว แต่ต้องออกแบบทั้งระบบ ได้แก่

ตะแกรง → โครงเฟรม → เสาราว → ราวจับ → จุดยึด → โครงสร้างรองรับ

รวมถึงต้องพิจารณาขนาดช่องเปิด ความเสี่ยงของพื้นที่ สภาพแวดล้อม และการบำรุงรักษา

สำหรับงานโรงงานที่เกี่ยวข้องกับความปลอดภัย ควรตรวจสอบรายละเอียดทางวิศวกรรมและข้อกำหนดที่เกี่ยวข้องก่อนนำไปใช้งานจริง
